泵下开关阀式防喷管式泵

产品概述

　　1）泵下开关阀式防喷总成是将不压井工具与固定阀的作用合二为一，主要用于管式泵抽油井的不压井作业或者防喷作业。

　　2）能适用于不同泵径的管式泵。

　　3）可做为管式抽油泵的固定阀使用。

结构特点及工作原理

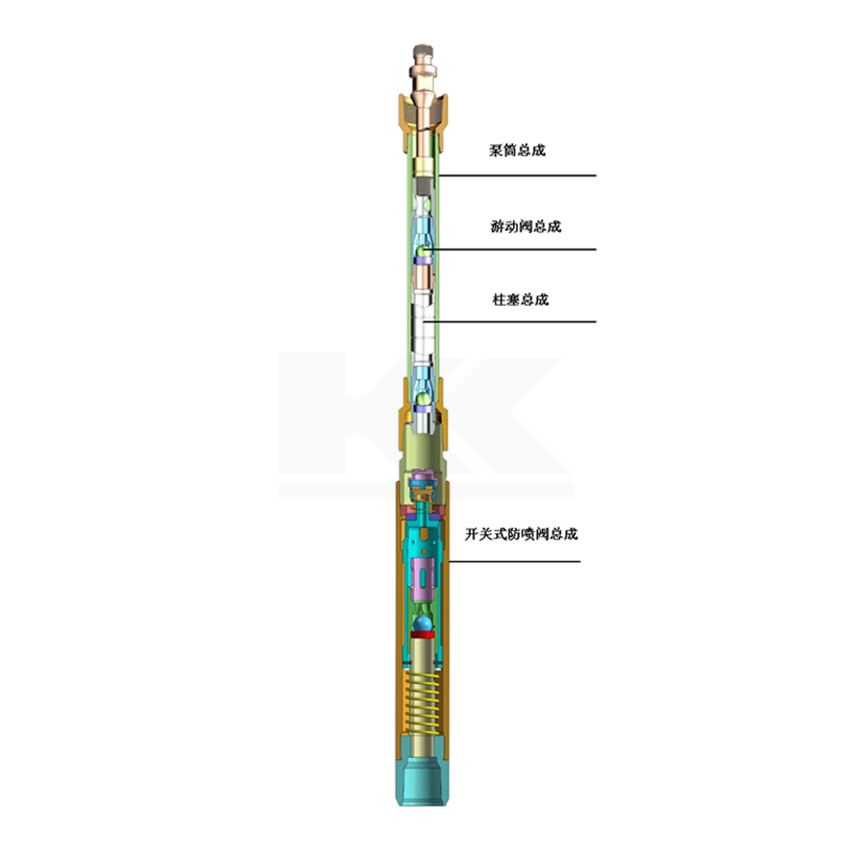

　　1）该泵主要由管式泵泵筒总成、柱塞总成、开关阀式防喷器总成等组成。

　　2）下泵作业时，防喷器开关处于关闭状态，销钉在轨道长槽的上端位置，在弹簧和井液推力的作用下，压在上接头的锥形密封面上，关闭了油流通道，从而实现了不压井下油管和抽油杆；

　　3）采油时，柱塞下压泄压阀，打开泄压孔，放掉阀球与主体之间腔内的压力，然后压缩弹簧使主体下行，销钉沿轨道下行至长槽下死点；

　　上提柱塞时，主体在弹簧推力的作用下上行，销钉通过换向进入轨道短槽上行至上死点，开关被打开。与此同时泄压孔关闭，开关内的阀作为泵的固定阀工作。

　　4）检泵作业时，先下放杆柱使柱塞碰泵，然后起抽油杆，这时销钉由轨道的短槽通过换向后进入轨道长槽上端，又一次关闭油流通道，从而实现不压井起抽油杆和油管。
