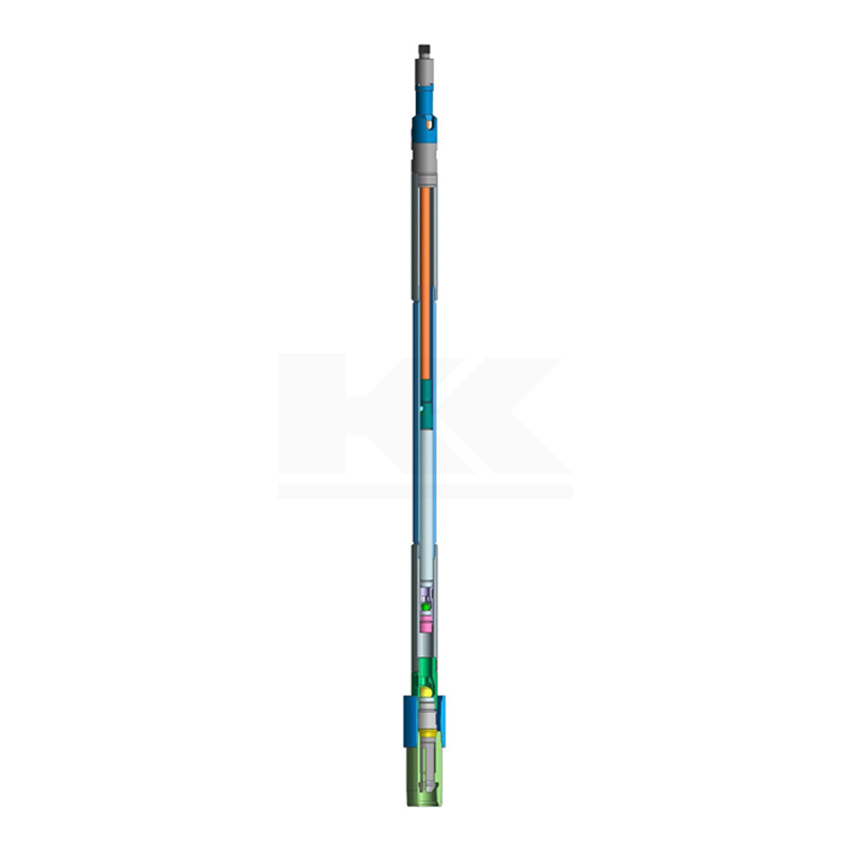

底部固定机械式防喷杆式泵
产品概述
油井在压裂或注水后油层压力升高，如果不能及时进行管内泄压，原油将会喷至地面，造成环境污染和原油浪费，严重时还会引发井喷等问题。
该泵是一种整体可以随抽油杆下入油管内预定位置固定并密封的抽油泵，起泵时防喷器自动座封可防止井喷，由于该杆式抽油泵的零部件全部采用非金属材质，因此可适用于稠油注汽热采井及普通常规稀油井。
结构特点及工作原理
1）该泵主要由底部固定机械式杆式泵、防喷器总成等组成。
2)转注时，上提抽油杆柱，柱塞上行，带动泵筒总成上行，底部密封支撑座解封，泵筒外部与油管形成环形注汽通道,注气压力超过0.1MPa即可打开底部防喷环，停止注气时，防喷环在复位弹簧力的作用下座封，耐压值达到30MPa。
3)转抽时，下放抽油杆柱，泵筒锁紧支承总成与坐封支撑座形成密封，同时锁紧卡爪顶开防喷器密封环，正常开抽。
技术参数
|
公称直径mm
|
Ф28
|
Ф31.75
|
Ф38.1
|
Ф44.45
|
Ф57.15
|
|
冲程长度m
|
1.8-10.0
|
||||
|
工作温度℃
|
＜400℃
|
||||
|
间隙代号
|
I、Ⅱ、Ⅲ
|
||||
|
柱塞长度mm
|
1200
|
||||
|
泵筒长度mm
|
3000-12000
|
||||
|
最大外径
|
Ф36.5
|
Ф44.7
|
Ф57.4
|
Ф57.4
|
Ф70.1
|
|
适用油管
|
60油管
|
73油管
|
73油管
|
73油管
|
89油管
|
|
支承总成上部连接螺纹
|
2 3/8"
|
2 7/8"
|
2 7/8"
|
2 7/8"
|
3 1/2"
|
|
连接抽油杆螺纹in
|
5/8"
|
3/4"
|
3/4"
|
3/4"
|
3/4"
|
