动筒式防砂抽油泵

动筒式防砂抽油泵泵筒随抽油杆作往复运动，使液体始终处于搅动状态，避免堵塞环形沉砂通道。停泵时游动阀座封，砂粒不会在泵内沉积，而是通过进油阀沉砂通道进入到沉砂尾管中，其防砂卡、砂埋能力强。

所属分类：

关键词：

动筒式防砂抽油泵

咨询热线：

动筒式防砂抽油泵

产品概述

　　主要解决油田在采油过程中，油井含砂量大、煤粉大，解决常规抽油泵在使用过程中容易发生堵塞、砂卡、砂埋等问题。

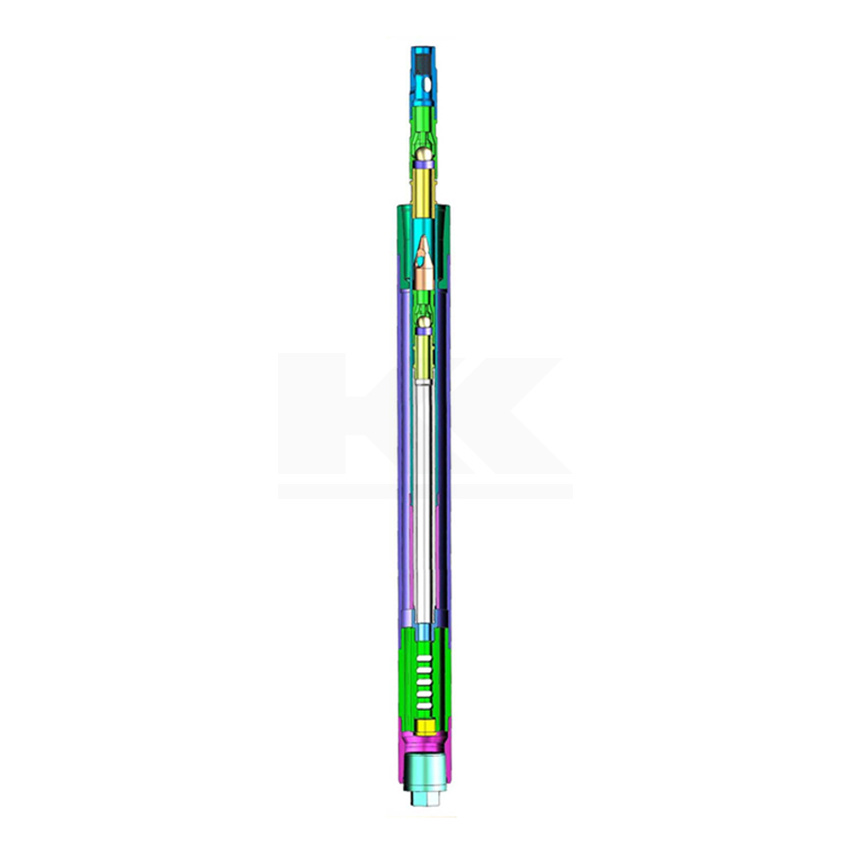

结构特点及工作原理

　　1）采用短泵筒长柱塞密封，泵筒总成为运动部件，柱塞总成固定于进油处。

　　2）泵筒总成由抽油杆带动做上、下运动，而柱塞靠异径接头固定在底部的进油阀上，柱塞上部连接闭式阀罩结构的出油接头，过流面积大。

　　3）由于出油阀始终在泵筒之上，在中途停抽时，上出油阀关闭，避免砂埋、砂卡。此外沉积到泵筒和外管环形空间的这部分砂子可避免再次被抽出。

　　4）运动的泵筒不断搅动环形空间的砂粒，使砂粒快速落入泵下的尾管中，沉砂效果好。

　　5）动筒式抽油泵的固定阀位于柱塞的上部，整体强度高，过流通道大，且不易被阀球碰撞，使用寿命长。

　　6）进油阀为侧向进油，环形通道沉砂，进油通道与沉砂通道分离。

　　7）由于泵筒内外壁压力均衡，此泵适合更大的下井深度，可承受更大的液柱力。

　　8）动筒式防砂泵运动部件与泵筒相连接，结构可做的更大，整体强度较高。

技术参数
