悬挂式抽油泵
产品概述
在抽油过程中，由于泵下尾管较长或有封隔器作用时，泵筒受到较大的拉力，在此力的作用下泵筒发生缩径变形，增加了柱塞的下行阻力，严重时会发生卡泵。
此泵适用于深层开采井、需带有井下工具进行工艺措施的油井和加长尾管的油井。
在分层开采中，封隔器坐封、解封时，坐封力和解封力作用在过桥管上，消除原来泵筒上所受的封隔器坐封力和解封力，可避免对抽油泵造成不良影响，避免柱塞偏磨、泵筒变形等发生。
结构特点及工作原理
1）结构特点

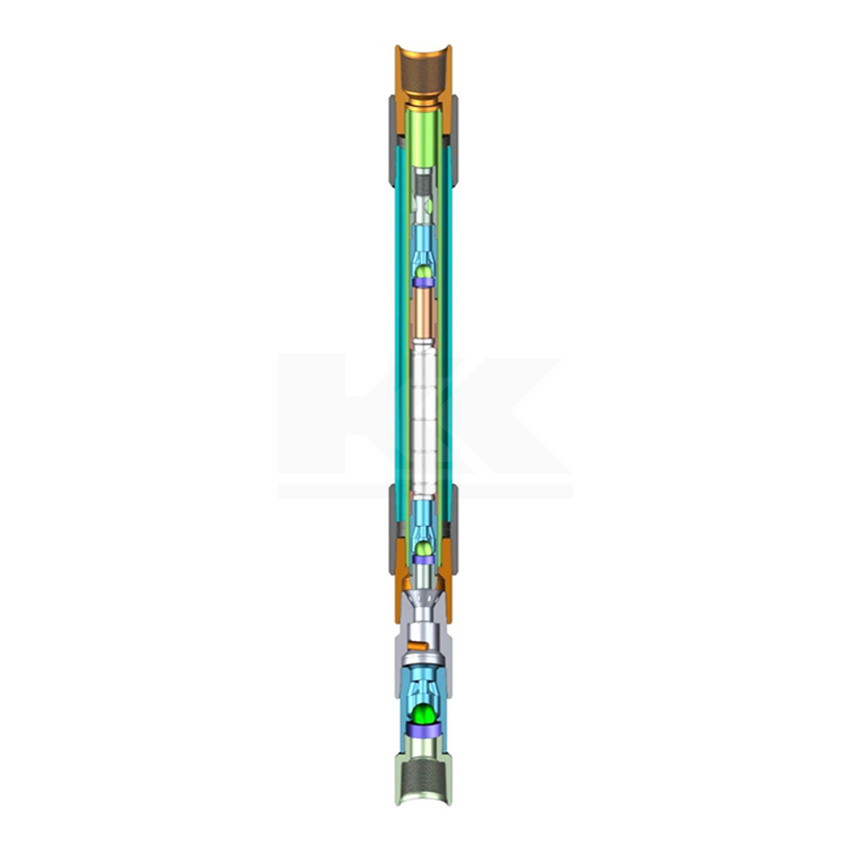

悬挂式抽油泵是常规整筒泵的泵筒总成外面增加一过桥外管，固定阀装在过桥管下部，使油管内液柱载荷和尾管重量以及外部挤压、冲击等都作用在过桥管上，工作时内外壁压力均衡，泵筒抗变形能力强，从而减少了泵筒承受的载荷，减少间隙漏失，减少卡泵现象的发生，该泵固定阀位于过桥外管下端，因此排量不受限制，排量大，提高了泵效。
2）工作原理
1）上冲程时，柱塞游动阀关闭，柱塞将泵上腔室液体排至泵上油管内，与此同时，井内液体在泵入口压差作用下，固定阀关闭，井液进入泵下腔。
2）下冲程时，柱塞游动阀开启，固定阀关闭，泵下腔室液体经游动阀转移到上腔室，通过柱塞的往复运动，将井液抽吸上来。
技术参数
|
公 称
|
冲程长度m
|
泵筒长度m
|
柱塞长度m
|
连接螺纹尺寸
|
最大外径
|
泵常数m3/d
|
|
|
直 径
|
|||||||
|
mm
|
泵连接螺纹上/下(in)
|
抽油杆连接螺纹(in)
|
|||||
|
Ф28.6
|
1.8-8.0
|
3.3-12
|
1.2
|
2 7/8″TBG
|
3/4″
|
φ88.9
|
0.89
|
|
Ф31.75
|
1.14
|
||||||
|
Ф38.1
|
1.64
|
||||||
|
Ф44.45
|
φ108
|
2.24
|
|||||
|
Ф57.15
|
3.69
|
||||||
|
注：抽油泵上下连接油管螺纹规格可根据客户要求提供。
|
|||||||
