顶部固定双卡杆式抽油泵（RHAM-AC）
产品概述
杆式抽油泵适用于液面较低、产量较小的深井抽油和斜井抽油，要求单井供液能力充足，含砂及结蜡不甚严重，泵挂深度不高于3100米深的井。
作业时只需起出抽油杆就可将泵带至地面进行检修，而不需起出油管，降低了作业量及作业强度，提高了工作效率。
定筒式杆式抽油泵可分为，顶部固定定筒式抽油泵（RHAMAC、RHAM、RHAC）底部固定定筒式抽油泵(RHBM、RHBC) 两大类。
结构及工作原理

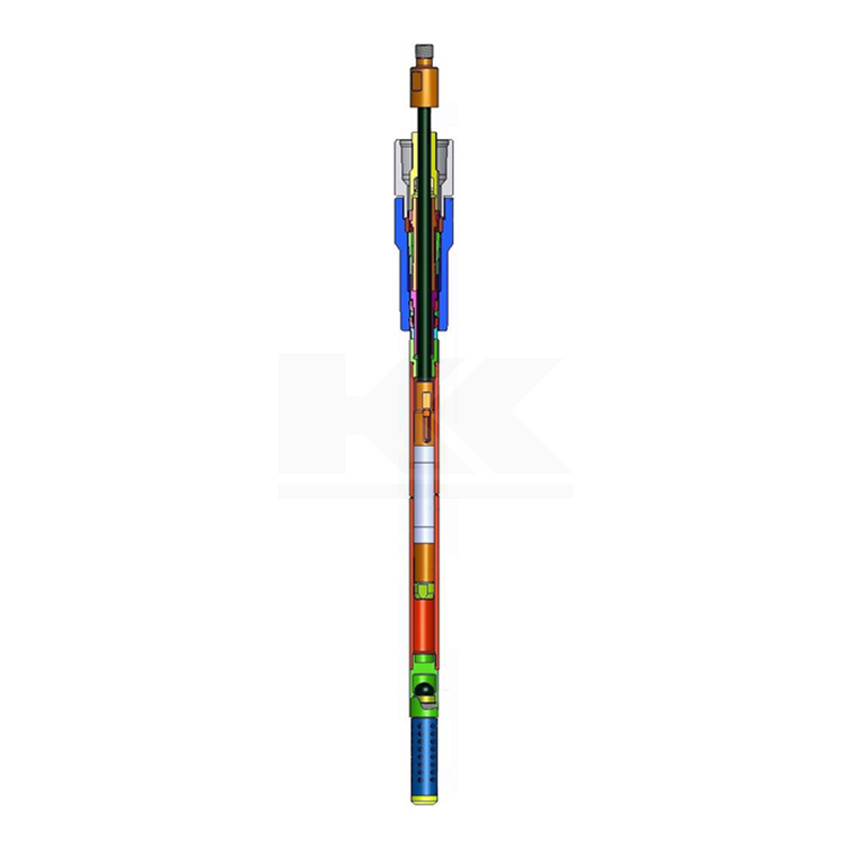

1）结构：杆式泵主要由内外工作筒和柱塞总成组成，随着抽油杆下入到油管内的预定位置固定后进行抽汲作业，又称为“插入式泵”，其抽汲工作原理与整筒泵大至相同。
2）工作原理：下泵前先把支撑短节随油管柱下到预定位置，再将泵随抽油杆柱下入井中，靠支撑短节固定并密封。柱塞阀杆与抽油杆连接，柱塞在抽油杆带动下作上下往复运动，实现抽汲功能。起泵时，上提抽油杆，泵随之起出。起泵作业过程可实现不动油管柱。
技术参数
|
公称直径mm
|
Ф28
|
Ф31.75
|
Ф38.1
|
Ф44.45
|
Ф57.15
|
|
冲程长度m
|
1.8-10.0
|
||||
|
工作温度℃
|
＜100
|
||||
|
间隙代号
|
I、Ⅱ、Ⅲ
|
||||
|
柱塞长度mm
|
1200
|
||||
|
泵筒长度mm
|
3000-12000
|
||||
|
泵常数m3/d
|
0.89
|
1.14
|
1.64
|
2.24
|
3.69
|
|
上、下部连接油管螺纹
|
2 3/8"
|
2 7/8"
|
2 7/8"
|
2 7/8"
|
3 1/2"
|
|
EU（NU）
|
EU（NU）
|
EU（NU）
|
EU（NU）
|
EU（NU）
|
|
|
连接抽油杆螺纹in
|
5/8"
|
3/4"
|
3/4"
|
3/4"
|
3/4"
|
|
说明
|
杆式抽油泵上、下部连接油管螺纹2 3/8"、2 7/8"、3 1/2" NU或EU可根据客户实际情况及要求。
|
||||
